EZ-20半剛性電纜EZ Form

發布時間:2023-05-04 16:48:04     瀏覽:832

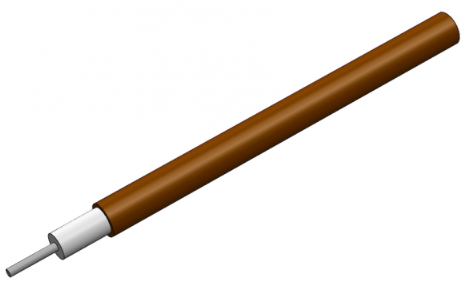

EZ Form研制的銅護線套半剛性電纜提供100%屏蔽性,而且能夠使用規范設備輕松注塑成型為定制開發樣式。EZ-20電纜線可以使用各種標準化連接器。

EZ-20半剛性銅外導線,SPCW中心導線,PTFE電解介質。

為防止氧化,EZ Form建議把EZ-20儲存在原封裝中,并且將儲存在干燥的溫度控制環境里直到使用。

美國EZ Form是一家TPC電纜線制造廠商,成立于1984年,具有AS9100D航空航天質量認證體系,為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。

深圳市立維創展科技有限公司,授權代理EZ Form產品,歡迎咨詢。

詳情了解EZ Form Cable產品請點擊:/brand/78.html


Specifications

DIMENSIONS

Center Conductor Diameter

0.0050 in

Dielectric Diameter

0.0150 in

Outer Conductor Diameter

0.0230 in

MATERIALS


Center Conductor Material

SPCW

Dielectric Material

PTFE

Outer Conductor Material

Copper

RoHS Compliant

Yes

MECHANICAL CHARACTERISTICS

Minimum Temperature

?55 °C

Maximum Temperature

+125 °C

Inside Bend Radius (Minimum)

0.050 in

Weight

0.10 lbs per 100 ft

ELECTRICAL CHARACTERISTICS

Nominal Impedance

50.0 ?

Nominal Impedance Margin

±2.0 ?

Velocity of Propagation

69.50%

Shielding Effectiveness

>165 db

Voltage Withstanding

750 VRMS@ 60 Hz

Continuous Working Voltage

300 VRMS max

Maximum Operating Frequency

260 GHz

Attenuation

FREQUENCY

DB / 100 FT TYPICAL

0.5 GHz

53 db

1.0 GHz

75 db

5.0 GHz

170 db

10.0 GHz

244 db

18.0 GHz

332 db

26.5 GHz

409 db

40.0 GHz

511 db

50.0 GHz

577 db

65.0 GHz

668 db

90.0 GHz

803 db

Power

FREQUENCY

WATTS CW @ 20 °C (MAX)

0.5 GHz

17 W

1.0 GHz

12 W

5.0 GHz

5.5 W

10.0 GHz

3.8 W

18.0 GHz

2.8 W

26.5 GHz

2.3 W

40.0 GHz

1.8 W

50.0 GHz

1.6 W

65.0 GHz

1.4 W

90.0 GHz

1.2 W
